[12] Vektoren der Stille:
Das Wilson-Protokoll
Der monströse Schatten der verlassenen Maschinenfabrik ragte stumm in den staubverhangenen Abendhimmel. Auf einem verrosteten Träger hoch über den Trümmern verharrte Einheit 8B reglos im Scharfschützen-Modus. Die Aufklärungsmission verlangte stundenlanges Ausharren im feindlichen Territorium. Um eine Überlastung des Fusionskerns frühzeitig zu erkennen und die biologischen Restfunktionen kontinuierlich zu überwachen, schloss Einheit 2M das hochpräzise 12-Kanal-Telemetriesystem an. Es ging nicht um eine Reanimation, sondern um die laufende Echtzeit-Überwachung aller elektrischen Vektoren.
Pod 153: »Mitteilung: Kalibriere 12-Kanal-EKG zur lückenlosen Überwachung. Das System verwendet 12 Ableitungen, um das Herz aus allen Raumrichtungen zu betrachten. Grundregel der Signalerfassung: Fließt der elektrische Strom auf eine Elektrode ZU, erzeugt das HUD einen positiven Ausschlag nach oben. Bewegt sich der Strom WEG, erfolgt ein negativer Ausschlag nach unten.«
2M schaltete die zweidimensionale Analyseebene im Head-Up-Display frei:
Ebene 1: Die Frontalebene (6 Extremitätenableitungen)
Zuerst aktivierte 2M die Überwachung der vertikalen Körperachse.
Zuerst aktivierte 2M die Überwachung der vertikalen Körperachse.
Nach Einthoven: Die Bipolarkanäle I, II und III wurden an den Extremitäten gekoppelt.
Nach Goldberger: Die unipolaren Signale ergänzten das Feld: aVR (augmented Voltage Right / rechts), aVL (augmented Voltage Left / links) und aVF (augmented Voltage Foot / Fuß).
Im HUD fügten sich diese sechs Vektoren nahtlos zu einem geometrischen Kreis zusammen: Dem Cabrera-Kreis, der die Frontalebene des Herzens lückenlos abdeckte.
Ebene 2: Die Transversalebene (6 Brustwandableitungen nach Wilson)
Für den horizontalen Querschnitt des Myokards rief 2M die vertraute Farb- und Positionsmatrix der Ableitungen V1 bis V6 ab. In der Datenbank blinkten die beiden bewährten Merkhilfen auf:
Für den horizontalen Querschnitt des Myokards rief 2M die vertraute Farb- und Positionsmatrix der Ableitungen V1 bis V6 ab. In der Datenbank blinkten die beiden bewährten Merkhilfen auf:
Farbcode-Spruch: „Die Ampel leuchtet über der dunklen Erde hin zum violetten Abendhimmel“ (Rot, Gelb, Grün – Braun, Schwarz, Violett).
Höhenraster: 4 – 4 – 5 – 5 – 5 – 5

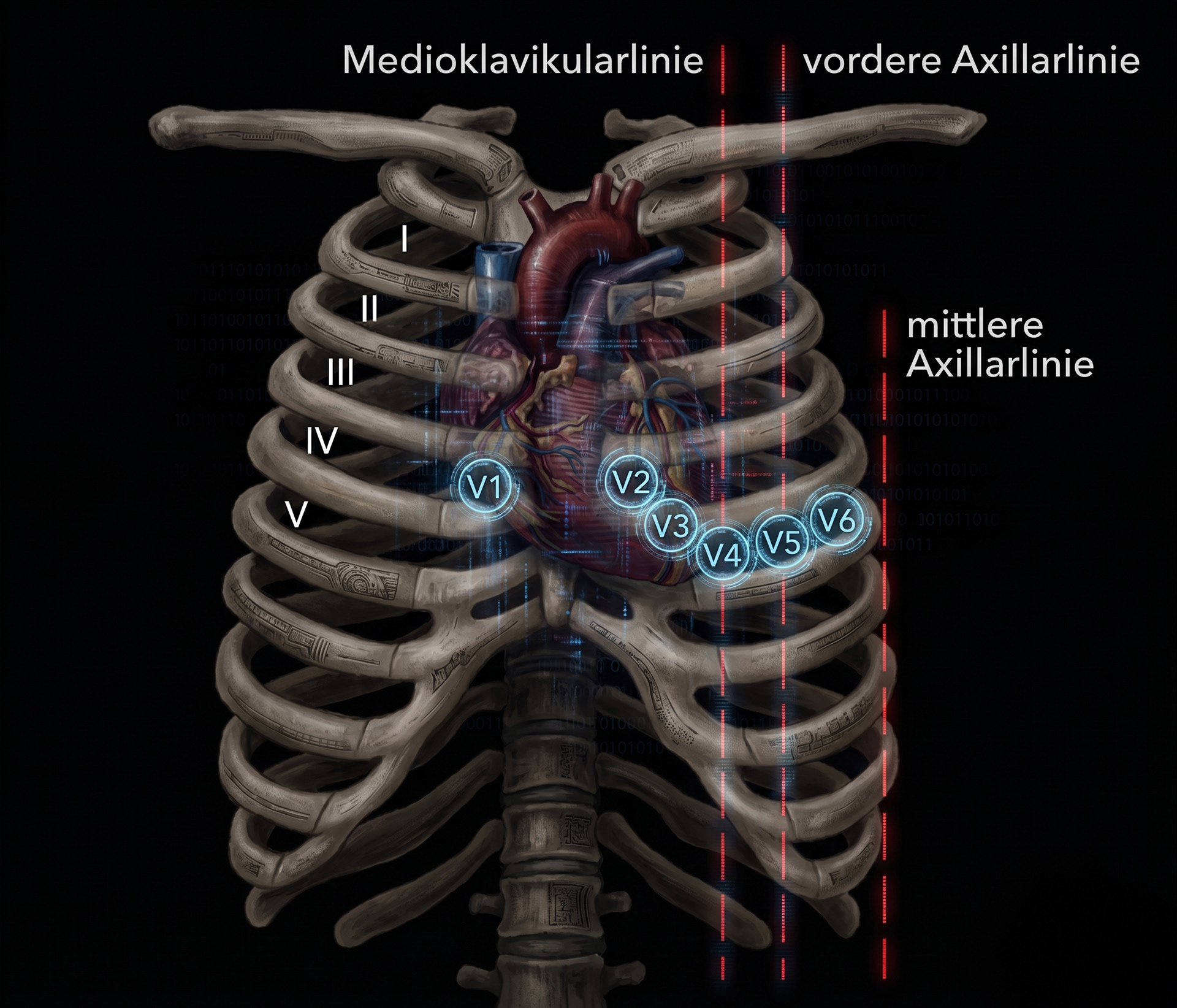

Mit präzisen Handgriffen verankerte 2M die Sensoren auf der Brustwand:
V1 (Rot): Setzte sie in den 4. ICR am rechten Sternumrand.
V2 (Gelb): Exakt gegenüber in den 4. ICR am linken Sternumrand (zur Überwachung des Septums).
V4 (Braun): Wie vom Protokoll vorgeschrieben übersprang sie V3 und setzte V4 zuerst in den 5. ICR auf der Medioklavikularlinie (der Senkrechten durch die Mitte des Schlüsselbeins).
V3 (Grün): Platzierte sie nun als Brücke direkt auf der 5. Rippe, genau mittig zwischen V2 und V4.
V5 (Schwarz): Positionierte sie im 5. ICR auf der vorderen Axillarlinie entlang der Achselfalte.
V6 (Violett): Wandert ebenfalls im 5. ICR weiter zur mittleren Axillarlinie am tiefsten Punkt der Achselhöhle.
V1 (Rot): Setzte sie in den 4. ICR am rechten Sternumrand.
V2 (Gelb): Exakt gegenüber in den 4. ICR am linken Sternumrand (zur Überwachung des Septums).
V4 (Braun): Wie vom Protokoll vorgeschrieben übersprang sie V3 und setzte V4 zuerst in den 5. ICR auf der Medioklavikularlinie (der Senkrechten durch die Mitte des Schlüsselbeins).
V3 (Grün): Platzierte sie nun als Brücke direkt auf der 5. Rippe, genau mittig zwischen V2 und V4.
V5 (Schwarz): Positionierte sie im 5. ICR auf der vorderen Axillarlinie entlang der Achselfalte.
V6 (Violett): Wandert ebenfalls im 5. ICR weiter zur mittleren Axillarlinie am tiefsten Punkt der Achselhöhle.
Das System war vollständig synchronisiert. Im Visier von 2M rotierte der Cabrera-Kreis der Frontalebene flüssig neben den Querprofilen der Wilson-Transversalebene. Jedes Heranfließen des Stroms erzeugte eine saubere, nach oben gerichtete Positivzacke; jedes Entfernen zeichnete eine Senke nach unten. Die Vitaldaten von 8B liefen stabil, während der kalte Wind leise durch das Stahlgerippe der Ruine pfiff.
